Разборка складного iPhone Duo показала две батареи и сложную конструкцию шарнира

Главными особенностями стали две отдельные батареи, переработанная системная плата и сложный механизм шарнира. При этом некоторые компоненты заменить относительно просто, тогда как ремонт внутреннего дисплея может оказаться долгим и дорогостоящим.

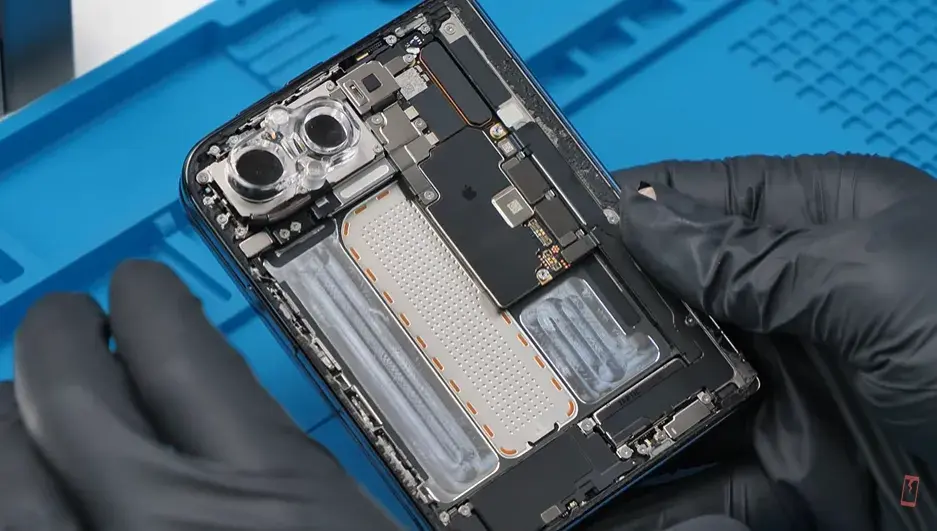

Одной из самых необычных деталей iPhone Duo оказалась двухсекционная аккумуляторная система. В каждой половине смартфона установлена отдельная батарея:

• основная — ёмкостью 2962 мАч;
• дополнительная — ёмкостью 1921 мАч.

Их суммарная ёмкость составляет 4883 мА·ч.

Аккумуляторы закреплены с помощью специального клея, который ослабляет сцепление под воздействием электрического заряда. Благодаря этому специалисты могут извлечь батареи, не прибегая к обычному механическому отделению клеевого слоя.

Ещё одна интересная особенность — смартфон продолжает работать даже при отключении одной из двух батарей. Такая конструкция позволяет обслуживать аккумуляторную систему по отдельным секциям.

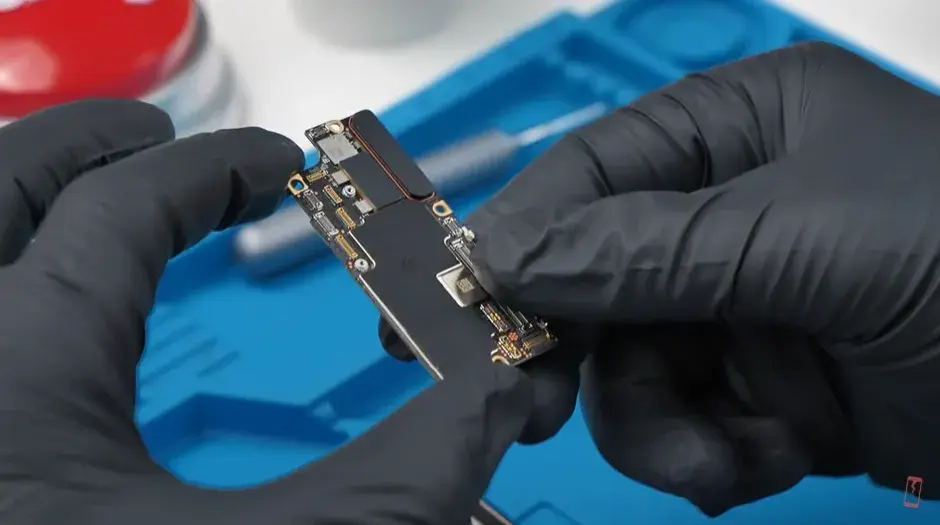

Внутреннее устройство iPhone Duo заметно отличается от обычных моделей iPhone. Apple отказалась от привычной для последних поколений конструкции системной платы в виде многослойного «сэндвича».

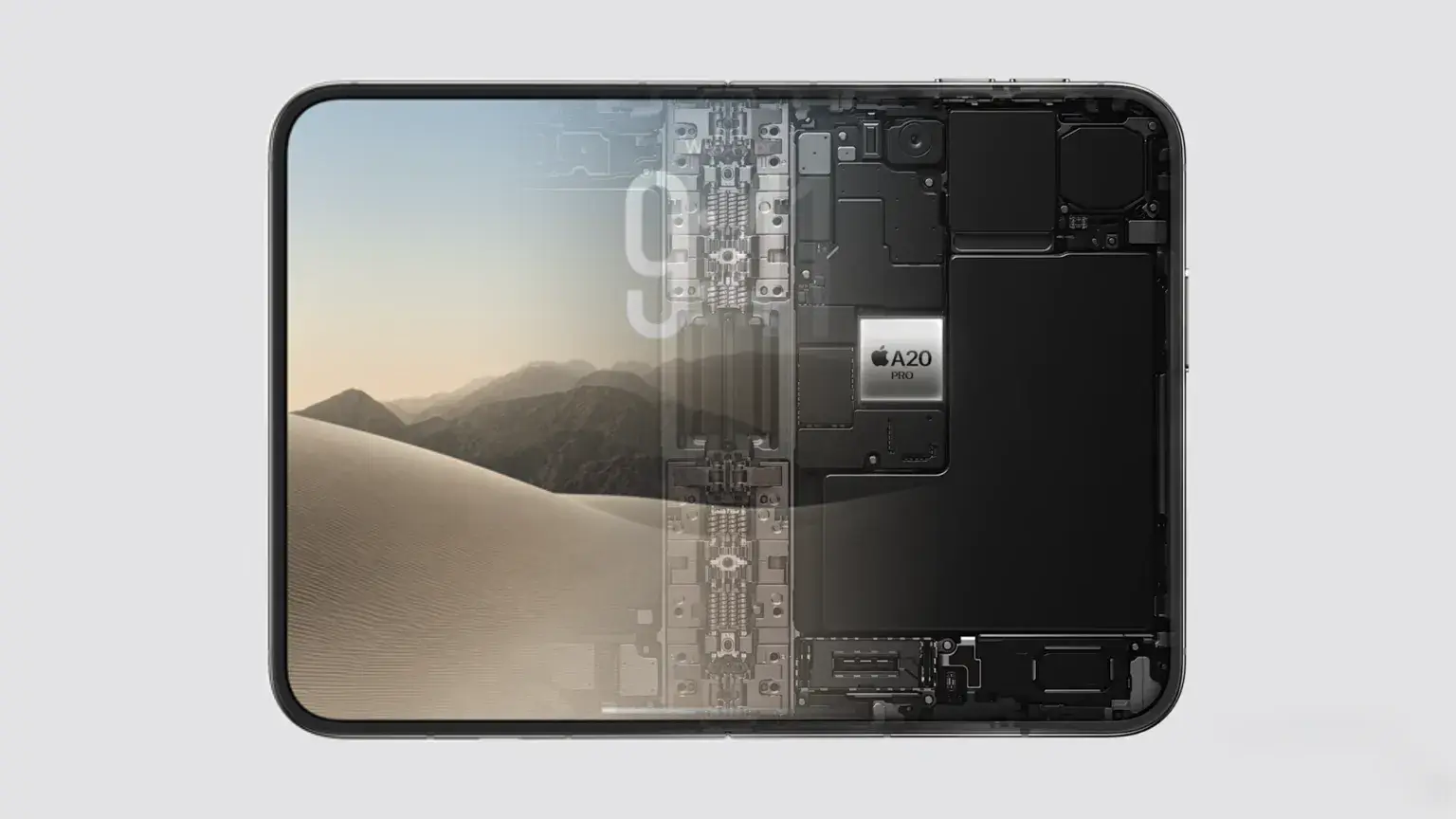

Процессор A20 Pro расположен рядом с 12 ГБ оперативной памяти и непосредственно контактирует с испарительной камерой, которая помогает отводить тепло при высоких нагрузках.

Для соединения двух половин устройства используется дополнительная плата с гибким шлейфом. Такой подход позволяет разместить электронные компоненты в корпусе, разделённом складным механизмом.

Некоторые детали ремонтировать сравнительно просто. Например, разъём USB-C выполнен в виде отдельного модуля и удерживается всего несколькими винтами. Это должно облегчить его замену. Доступ к задним камерам также не вызывает особых затруднений.

Складной дисплей оказался одной из наиболее труднодоступных частей устройства. Чтобы добраться до внутреннего экрана и аккумуляторов, мастерам приходится сначала снять заднюю панель, а затем внешний дисплей.

Внутренняя OLED-матрица закреплена большим количеством клея и соединена с платами тонкими шлейфами. По этим же соединениям проходят линии подключения фронтальных камер, размещённых под дисплеем.

Дополнительную сложность создаёт матовая плёнка с нанотекстурой, расположенная поверх глянцевого слоя экрана. Она помогает уменьшить блики и сделать складку менее заметной, однако усложняет конструкцию и потенциальную замену дисплейного модуля.

Сам шарнир оснащён подпружиненным механизмом. Его замена, как и ремонт внутреннего экрана, по предварительной оценке специалистов, потребует значительных затрат времени и денег.

Apple уже опубликовала официальную инструкцию по обслуживанию iPhone Duo. В ней описаны процедуры замены аккумуляторов, дисплеев, шарнира и кнопки Touch ID.

Разборка показывает, что ремонтопригодность устройства неоднородна. Модульный разъём USB-C и некоторые доступные компоненты упрощают обслуживание, однако складной дисплей, его шлейфы и шарнир остаются сложными и потенциально дорогими в ремонте.

Владельцам смартфона рекомендуют использовать защитный чехол и рассмотреть оформление AppleCare+ или аналогичной страховки. Повреждение внутреннего экрана или складного механизма может обойтись особенно дорого.
